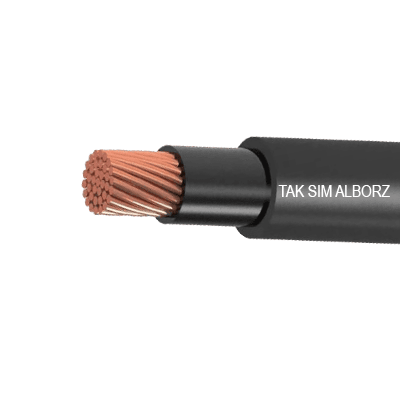

کابل های تک رشته

اطلاعات فنی

کد سیم : NYY - NYXY
استاندارد هادی (کانداکتور) : ISIRI 3084 - IEC 60228
استاندارد محصول : ISIRI 3569-1 - IEC 60502-1
ولتاژ نامی : 0.6/1 KV

ساختار لایه

CU/PVC/PVC

کد سیم : NYY - NYXY
استاندارد هادی (کانداکتور) : ISIRI 3084 - IEC 60228
استاندارد محصول : ISIRI 3569-1 - IEC 60502-1
ولتاژ نامی : 0.6/1 KV

کاربرد

این نوع کابل‌ها برای تامین برق جهت نصـب ثابت در زیرزمین، داکت‌ها، تاسیـسات داخل ساختمان و در فضای باز که امکان صدمه‌های مکانیکی به کابل وجود ندارد قابل استفاده هستند. در مکان‌هایی که احتمال آتش سوزی وجود دارد برای جلوگیری از آزاد شدن گازهای سمی و گازهای خورنده، از مواد LSZH استفاده می‌شود.

ساختار سیم

جنس و کلاس هادی: مس آنیل شده کلاس ۱ (مفتولی)، کلاس ۲ (نیمه افشان)، کلاس ۵ (افشان)
جنس عایق: آمیزه PVC یا آمیزه XLPE
رنگ بندی عایق: مشکی و یا به درخواست مشتری بر اساس سفارشات انبوه
جنس روکش : آمیزه PVC
رنگ روکش : مشکی یا طبق سفارش مشتری

سایز mm2	کلاس	ضخامت عایق mm	ضخامت روکش نهایی mm	میانگین قطر mm	حداکثر مقاومت هادی 20°c Ω / km	وزن تقریبی kg/km
6	1	0.7	1.4	6.9	3.08	92
6	2	0.7	1.4	7.3	3.08	97
10	1	0.7	1.4	7.7	1.83	136
10	2	0.7	1.4	8.2	1.83	147
16	2	0.7	1.4	9.2	1.15	209
25	2	0.9	1.4	10.9	0.727	312
35	2	0.9	1.4	12	0.524	412
50	2	1	1.4	13.6	0.387	540
70	2	1.1	1.4	15.5	0.268	749
95	2	1.1	1.5	17.6	0.193	1027
120	2	1.2	1.5	19.3	0.153	1265
150	2	1.4	1.6	21.5	0.124	1571
185	2	1.6	1.6	23.8	0.0991	1952
240	2	1.7	1.7	26.7	0.0754	2539
300	2	1.8	1.8	29.5	0.0601	3048
