کابل های کنترل افشان شیلدار NYSLCY-NYSLYCY
اطلاعات فنی
- کد سیم : NYSLCY-NYSLYCY
- استاندارد هادی (کانداکتور) : ISIRI 3084 - IEC 60228
- استاندارد محصول : ISIRI 607-7 - IEC 60227 -7
- ولتاژ نامی : 300/500V
- محدوده دمایی : از ℃۳۰- تا ℃۷۰+

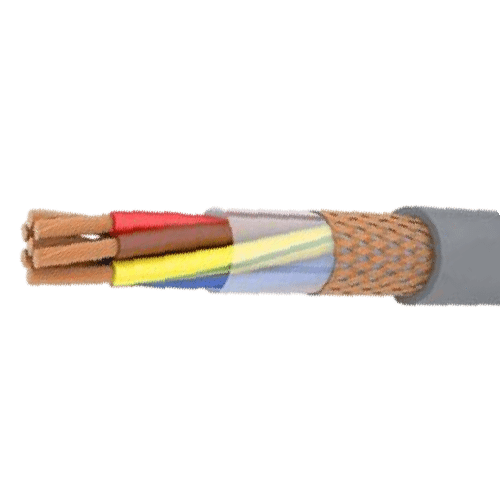

ساختار لایه
کابل NYSLCY از چندین لایه تشکیل شده است که شامل کابل کنترل افشان به صورت چند رشته‌ای، عایق PVC، شیلد مسی برای کاهش نویز، و لایه نهایی از PVC یا رابر برای حفاظت است. این ساختار لایه‌ای موجب می‌شود که کابل در برابر نویز الکتریکی و آسیب‌های محیطی مقاوم باشد.
- کد سیم : NYSLCY-NYSLYCY
- استاندارد هادی (کانداکتور) : ISIRI 3084 - IEC 60228
- استاندارد محصول : ISIRI 607-7 - IEC 60227 -7
- ولتاژ نامی : 300/500V
- محدوده دمایی : از ℃۳۰- تا ℃۷۰+
کاربرد
این کابل به طور گسترده‌ای در سیستم‌های کنترل، اتوماسیون صنعتی، و تجهیزات برقی که نیاز به انتقال سیگنال‌های کنترلی دارند، مورد استفاده قرار می‌گیرد. به دلیل انعطاف‌پذیری و مقاومت بالا، این کابل گزینه‌ای مناسب برای استفاده در مکان‌هایی است که نیاز به حرکت و نصب آسان دارند.
ساختار سیم
- جـنـس و کـلاس افشان: مس آنیل شده کـلاس 5 افشان
- جنس عایق: آمیزه PVC
- روکش میانی : از جنس PVC و دارای بـافت مس یا مس قلع اندود
- رنگ بندی عایق: تا ۵ رشته سیم با رنگ های متفاوت با رنگ یا رشته‌های مشکی شماره‌دار به همراه یک رشته سیم ارت و بیشتر از ۵ رشته سیم با رشته‌های مشکی شماره‌دار به همراه یک رشته سیم ارت
- جنس روکش : آمیزه PVC
- رنگ روکش : طوسی یا طبق سفارش مشتری
| سایز mm2 | کلاس | ضخامت عایق mm | ضخامت روکش میانی mm | ضخامت هادی شیلد mm | ضخامت روکش نهایی mm | حداقل قطر mm | حداکثر قطر mm | حداکثر مقاومت هادی 20°c Ω / km | وزن تقریبی kg/km |
|---|---|---|---|---|---|---|---|---|---|
| ۲.۵×۲۷ | 5 | 0.8 | 1 | 0.25 | 2.3 | 28.2 | 34.5 | 7.98 | 1203 |
| ۱.۵×۲۷ | 5 | 0.7 | 0.9 | 0.2 | 2 | 23.4 | 28.6 | 13.3 | 815 |
| ۲.۵×۱۸ | 5 | 0.8 | 0.9 | 0.2 | 2 | 23.3 | 28.5 | 7.98 | 839 |
| ۱×۲۷ | 6 | 0.6 | 0.9 | 0.2 | 1.7 | 20.2 | 24.7 | 19.5 | 598 |
| ۲.۵×۱۲ | 5 | 0.8 | 0.9 | 0.2 | 1.7 | 19.9 | 24.4 | 7.98 | 599 |
| ۱.۵×۱۸ | 5 | 0.7 | 0.9 | 0.2 | 1.7 | 19.6 | 24.1 | 13.3 | 571 |
| ۰.۷۵×۲۷ | 6 | 0.6 | 0.9 | 0.2 | 1.7 | 19.3 | 23.7 | 26 | 512 |
| ۰.۵×۲۷ | 6 | 0.6 | 0.8 | 0.2 | 1.6 | 18 | 22.1 | 39 | 402 |
| ۱×۱۸ | 6 | 0.6 | 0.8 | 0.2 | 1.5 | 16.9 | 20.8 | 19.5 | 405 |
| ۱.۵×۱۲ | 5 | 0.7 | 0.8 | 0.2 | 1.5 | 16.7 | 20.5 | 13.3 | 396 |
| ۲.۵×۷ | 5 | 0.8 | 0.8 | 0.2 | 1.5 | 16.5 | 20.3 | 7.98 | 373 |
| ۰.۷۵×۱۸ | 6 | 0.6 | 0.8 | 0.2 | 1.5 | 16.2 | 19.9 | 26 | 353 |
| ۲.۵×۶ | 5 | 0.8 | 0.8 | 0.2 | 1.4 | 15.2 | 18.7 | 7.98 | 325 |
| ۰.۵×۱۸ | 6 | 0.6 | 0.8 | 0.2 | 1.3 | 15.1 | 18.6 | 39 | 290 |
| ۱×۱۲ | 6 | 0.6 | 0.8 | 0.2 | 1.4 | 14.7 | 18.1 | 19.5 | 297 |
| ۱.۵×۷ | 5 | 0.7 | 0.8 | 0.2 | 1.3 | 14.1 | 17.4 | 13.3 | 261 |
| ۲.۵×۵ | 5 | 0.8 | 0.8 | 0.2 | 1.3 | 13.9 | 17.2 | 7.98 | 276 |
| ۰.۷۵×۱۲ | 6 | 0.6 | 0.8 | 0.2 | 1.3 | 13.9 | 17.2 | 26 | 254 |
| ۰.۵×۱۲ | 6 | 0.6 | 0.8 | 0.2 | 1.3 | 13.3 | 16.5 | 39 | 200 |
| ۱.۵×۶ | 5 | 0.7 | 0.8 | 0.15 | 1.2 | 12.7 | 15.7 | 13.3 | 217 |
| ۲.۵×۴ | 5 | 0.8 | 0.8 | 0.15 | 1.2 | 12.6 | 15.5 | 7.98 | 221 |
| ۱×۷ | 6 | 0.6 | 0.8 | 0.15 | 1.2 | 12.2 | 15.1 | 19.5 | 188 |
| ۱.۵×۵ | 5 | 0.7 | 0.8 | 0.15 | 1.2 | 11.8 | 14.7 | 13.3 | 189 |
| ۰.۷۵×۷ | 6 | 0.6 | 0.7 | 0.15 | 1.2 | 11.5 | 14.3 | 26 | 163 |
| ۲.۵×۳ | 5 | 0.8 | 0.7 | 0.15 | 1.1 | 11.3 | 14 | 7.98 | 177 |
| ۱×۶ | 6 | 0.6 | 0.7 | 0.15 | 1.1 | 11 | 13.6 | 19.5 | 162 |
| ۰.۵×۷ | 6 | 0.6 | 0.7 | 0.15 | 1.1 | 10.8 | 13.5 | 39 | 137 |
| ۲.۵×۲ | 5 | 0.8 | 0.7 | 0.15 | 1.1 | 10.7 | 13.3 | 7.98 | 141 |
| ۱.۵×۴ | 5 | 0.7 | 0.7 | 0.15 | 1.1 | 10.7 | 13.2 | 13.3 | 157 |
| ۰.۷۵×۶ | 6 | 0.6 | 0.7 | 0.15 | 1.1 | 10.5 | 13.1 | 26 | 143 |
| ۱×۵ | 6 | 0.6 | 0.7 | 0.15 | 1.1 | 10.3 | 12.8 | 19.5 | 141 |
| ۰.۵×۶ | 6 | 0.6 | 0.7 | 0.15 | 1 | 9.9 | 12.4 | 39 | 118 |
| ۱.۵×۳ | 5 | 0.7 | 0.7 | 0.15 | 1 | 9.7 | 12.1 | 13.3 | 127 |
| ۰.۷۵×۵ | 6 | 0.6 | 0.7 | 0.15 | 1 | 9.7 | 12.1 | 26 | 122 |
| ۱×۴ | 6 | 0.6 | 0.7 | 0.15 | 1 | 9.4 | 11.7 | 19.5 | 116 |
| ۱.۵×۲ | 5 | 0.7 | 0.7 | 0.15 | 1 | 9.3 | 11.6 | 13.3 | 104 |
| ۰.۵×۵ | 6 | 0.6 | 0.7 | 0.15 | 1 | 9.3 | 11.6 | 39 | 105 |
| ۰.۷۵×۴ | 6 | 0.6 | 0.7 | 0.15 | 1 | 9.1 | 11.3 | 26 | 106 |
| ۱×۳ | 6 | 0.6 | 0.7 | 0.15 | 1 | 8.8 | 11 | 19.5 | 97 |
| ۰.۵×۴ | 6 | 0.6 | 0.7 | 0.15 | 0.9 | 8.5 | 10.7 | 39 | 91 |
| ۰.۷۵×۳ | 6 | 0.6 | 0.7 | 0.15 | 0.9 | 8.3 | 10.4 | 26 | 89 |
| ۱×۲ | 6 | 0.6 | 0.7 | 0.15 | 0.9 | 8.2 | 10.3 | 19.5 | 82 |
| ۰.۷۵×۲ | 6 | 0.6 | 0.7 | 0.15 | 0.9 | 8 | 10 | 26 | 80 |
| ۰.۵×۳ | 6 | 0.6 | 0.7 | 0.15 | 0.9 | 8 | 10 | 39 | 75 |
| ۰.۵×۲ | 6 | 0.6 | 0.7 | 0.15 | 0.9 | 7.7 | 9.6 | 39 | 70 |
