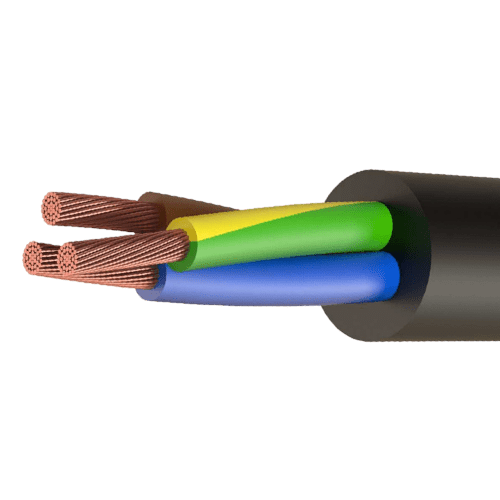

کابل های افشان معمولی NYMHY
اطلاعات فنی
- کد سیم : NYMHY - H05VV-F
- استاندارد هادی (کانداکتور) : ISIRI 3084 - IEC 60228
- استاندارد محصول : ISIRI 607-5 - IEC 60227 -5
- ولتاژ نامی : 300/500V
- محدوده دمایی : از ℃۳۰- تا ℃۷۰+
ساختار لایه
CU/PVC/PVC
- کد سیم : NYMHY - H05VV-F
- استاندارد هادی (کانداکتور) : ISIRI 3084 - IEC 60228
- استاندارد محصول : ISIRI 607-5 - IEC 60227 -5
- ولتاژ نامی : 300/500V
- محدوده دمایی : از ℃۳۰- تا ℃۷۰+
کاربرد
این نوع کابل ها به عنوان کابل‌های رابط جهت استفاده در وسایل الکتریکی، لوازم خانگی و ماشین آلات در مکان های خشک مناسب هستند. تماس مستقیم کابل با قسمت‌های داغ در وسایل پخت و پز و گرمایشی مجاز نمی‌باشد و کابل نباید در معرض گرما قرار گیرد.
ساختار سیم
- جـنـس و کـلاس هـادی: مس آنیل شده کـلاس 5 افشان
- جنس عایق: آمیزه PVC
- رنگ بندی عایق: دو رشته (آبی - مشکی) ، سه رشته (آبی - مشکی - ارت) ، چهار رشته ( آبی - مشکی - قرمز - ارت ) ، پنج رشته ( آبی - مشکی - قرمز - ارت - زرد ) و یا به درخواست مشتری بر اساس سفارشات انبوه
- جنس روکش : آمیزه PVC
- رنگ روکش : مشکی یا طبق سفارش مشتری
| سایز mm2 | کلاس | ضخامت عایق mm | ضخامت روکش mm | حداقل قطر mm | حداکثر قطر mm | حداکثر مقاومت هادی 20°c Ω / km | وزن تقریبی kg/km |
|---|---|---|---|---|---|---|---|
| ۰.۷۵×۲ | 6 | 0.6 | 0.8 | 5.7 | 7.2 | 26 | 55.62 |
| ۱×۲ | 6 | 0.6 | 0.8 | 5.9 | 7.5 | 19.5 | 63.86 |
| ۰.۷۵×۳ | 5 | 0.6 | 0.8 | 6 | 7.6 | 26 | 65.92 |
| ۱×۳ | 5 | 0.6 | 0.8 | 6.3 | 8 | 19.5 | 76.22 |
| ۰.۷۵×۴ | 5 | 0.6 | 0.8 | 6.6 | 8.3 | 26 | 79.31 |
| ۱.۵×۲ | 5 | 0.7 | 0.8 | 6.8 | 8.6 | 13.3 | 93.73 |
| ۱×۴ | 5 | 0.6 | 0.9 | 7.1 | 9 | 19.5 | 95.79 |
| ۰.۷۵×۵ | 5 | 0.6 | 0.9 | 7.4 | 9.3 | 26 | 97.85 |
| ۱.۵×۳ | 5 | 0.7 | 0.9 | 7.4 | 9.4 | 13.3 | 107.12 |
| ۱×۵ | 5 | 0.6 | 0.9 | 7.8 | 9.8 | 19.5 | 113.3 |
| ۲.۵×۲ | 5 | 0.8 | 1 | 8.4 | 10.6 | 7.98 | 131.84 |
| ۱.۵×۴ | 5 | 0.7 | 1 | 8.4 | 10.5 | 13.3 | 134.93 |
| ۱.۵×۵ | 5 | 0.7 | 1.1 | 9.3 | 11.6 | 13.3 | 163.77 |
| ۲.۵×۳ | 5 | 0.8 | 1.1 | 9.2 | 11.4 | 7.98 | 164.8 |
| ۴×۲* | 5 | 0.8 | 1.1 | 9.3 | 12.6 | 4.95 | 180.25 |
| ۲.۵×۴ | 5 | 0.8 | 1.1 | 10.1 | 12.5 | 7.98 | 200.85 |
| ۴×۳* | 5 | 0.8 | 1.2 | 10.1 | 13.6 | 4.95 | 227.63 |
| ۲.۵×۵ | 5 | 0.8 | 1.2 | 11.2 | 13.9 | 7.98 | 244.11 |
| ۴×۴* | 5 | 0.8 | 1.2 | 11.2 | 15.4 | 4.95 | 280.16 |
| ۴×۵* | 5 | 0.8 | 1.4 | 12.4 | 16.4 | 4.95 | 347.11 |
