کابل برق سه فاز

کابل برق سه فاز چیست و چه انواعی دارد؟

کابل برق سه فاز سیم کابل ویژه‌ای است که برای انتقال جریان متناوب (AC) سه فاز طراحی شده و در صنایع و سیستم‌های قدرت با توان بالا کاربرد گسترده‌ای دارد. برخلاف برق تک فاز که از یک فاز و یک نول تشکیل شده و عمدتاً در مصارف خانگی کاربرد دارد، برق سه فاز از سه موج سینوسی با اختلاف فاز 120 درجه استفاده می‌کند که آن را برای کاربردهای سنگین‌تر ایده‌آل می‌سازد.

از مزایای کابل برق سه فاز می‌توان به انتقال توان بسیار بالاتر با مصرف سیم کمتر، راندمان (efficiency) فوق‌العاده بالا در انتقال انرژی و ایجاد گشتاور یکنواخت و پایدار در موتورهای سه فاز اشاره کرد که لرزش و استهلاک را کاهش می‌دهد. این ویژگی‌ها، کاربردهای اصلی آن را در بخش‌های صنعتی، راه‌اندازی موتورهای الکتریکی بزرگ، تغذیه تابلوهای برق صنعتی و شبکه‌های توزیع برق فشار قوی و متوسط تضمین می‌کند.

همین حالا سیم و کابل باکیفیت رو با بهترین قیمت سفارش بده!

جهت سفارش می توانید با کارشناسان تک سیم البرز تماس حاصل فرمایید.

محصولات تک سیم البرز

اجزای اصلی کابل سه فاز چیست؟

“کابل برق سه فاز” از چندین جزء کلیدی تشکیل شده که هر کدام نقش حیاتی در عملکرد و ایمنی آن دارند. هسته اصلی کابل را هادی‌ها تشکیل می‌دهند که عموماً از مس یا آلومینیوم ساخته می‌شوند. هادی‌های مسی به دلیل مقاومت الکتریکی پایین‌تر، هدایت بهتری دارند اما وزن کابل سه فاز را افزایش داده و قیمت مس نیز بالاتر است.

در مقابل، هادی‌های آلومینیومی سبک‌تر و ارزان‌تر بوده اما مقاومت الکتریکی بالاتری دارند. لایه‌ای که هادی‌ها را پوشش می‌دهد، عایق نام دارد که از مواد مختلفی نظیر PVC، XLPE (پلی اتیلن کراس لینک شده) یا EPR ساخته می‌شود؛ هر یک از این انواع عایق دارای ویژگی‌های خاصی مانند تحمل دما یا مقاومت در برابر رطوبت هستند. د

ر نهایت، بیرونی‌ترین لایه، روکش (غلاف) است که از کابل در برابر آسیب‌های فیزیکی، رطوبت و عوامل محیطی محافظت می‌کند؛ غلاف پلی اتیلن کابل یکی از گزینه‌های رایج برای این منظور است. علاوه بر این‌ها، برای پر کردن فضاهای خالی و حفظ شکل کابل، از فیلر استفاده می‌شود و در برخی موارد، برای محافظت مکانیکی بیشتر در برابر ضربه و فشار، لایه‌ای از زره (Armour) به کابل اضافه می‌شود که به آن کابل زره‌دار سه فاز می‌گویند.

مشاوره رایگان

جهت ارتباط با کارشناسان ما و دریافت مشاوره رایگان، فرم زیر را تکمیل نمایید.

سوالات متداول شما درباره کابل برق سه فاز

پاسخ به پرسش های پرتکرار شما

طول عمر کابل سه فاز چقدر است؟

طول عمر کابل سه فاز به عوامل متعددی مانند کیفیت ساخت، نوع عایق، شرایط نصب (دفنی، هوایی، داخل لوله)، دمای محیط کارکرد، و میزان بارگذاری بستگی دارد. به طور متوسط، کابل‌های استاندارد با نصب و نگهداری صحیح می‌توانند بین 20 تا 40 سال عمر کنند.

آیا کابل آلومینیوم برای همه کاربردها مناسب است؟

کابل آلومینیوم به دلیل قیمت پایین‌تر و وزن سبک‌تر، انتخاب اقتصادی‌تری است و برای کاربردهایی با جریان‌های بالا و فواصل طولانی، مانند خطوط انتقال و توزیع برق، بسیار مناسب است. اما به دلیل مقاومت الکتریکی بیشتر نسبت به مس و احتمال اکسیداسیون در محل اتصال، برای کاربردهای حساس که نیاز به افت ولتاژ بسیار کم یا اتصالات مکرر دارند (مانند تابلوهای برق داخلی یا موتورهای کوچک)، کابل مس ترجیح داده می‌شود. بنابراین، کابل آلومینیوم برای همه کاربردها مناسب نیست و انتخاب آن باید بر اساس مشخصات پروژه و شرایط محیطی باشد.

چگونه سایز کابل مورد نیاز خود را محاسبه کنیم؟

محاسبه سایز کابل سه فاز شامل سه مرحله اصلی است:

تعیین جریان مصرفی (آمپر): این مهم‌ترین گام است که میزان برق مورد نیاز تجهیزات شما را مشخص می‌کند.
محاسبه افت ولتاژ مجاز: بررسی کنید که آیا با طول کابل مورد نظر، افت ولتاژ در حد استاندارد (معمولاً 2 تا 5 درصد) باقی می‌ماند یا خیر.
بررسی ظرفیت تحمل جریان کابل: با توجه به نوع عایق، دمای محیط و شیوه نصب (زیر زمین، هوایی)، جدول جریان مجاز کابل را بررسی کرده و سایزی را انتخاب کنید که بتواند جریان مصرفی شما را با ایمنی کامل تحمل کند.

مقایسه کابل برق سه فاز و تک فاز

کابل برق سه فاز و کابل برق تک فاز دو نوع اصلی سیستم‌های انتقال انرژی الکتریکی هستند که هر کدام برای کاربردهای متفاوتی طراحی شده‌اند. برق تک فاز که از یک فاز (برق) و یک نول (سیم برگشت) تشکیل شده، معمولاً در منازل و کسب‌وکارهای کوچک برای تأمین برق لوازم خانگی و روشنایی استفاده می‌شود. این سیستم برای بارهای سبک و متوسط مناسب است و نصب ساده‌تری دارد.

در مقابل، برق سه فاز شامل سه هادی حامل جریان فاز و یک هادی نول (اختیاری) است که فازهای آن با اختلاف 120 درجه از یکدیگر قرار دارند. این پیکربندی امکان انتقال توان بسیار بالاتر و پایدارتر را فراهم می‌کند، به همین دلیل در محیط‌های صنعتی، موتورهای الکتریکی قدرتمند و زیرساخت‌های توزیع برق در مقیاس بزرگ کاربرد دارد. اصلی‌ترین تفاوت آن‌ها در ظرفیت انتقال توان، راندمان انرژی و ماهیت بارهایی است که می‌توانند تغذیه کنند.

در جدول زیر به مقایسه این دو نوع کابل می پردازیم:

ویژگی	کابل برق تک فاز	کابل برق سه فاز
تعداد هادی فعال	1 فاز (به علاوه 1 نول و 1 ارت)	3 فاز (به علاوه 1 نول و 1 ارت، بسته به نوع)
کاربرد اصلی	منازل مسکونی، دفاتر کوچک، لوازم خانگی، روشنایی	صنعتی، موتورهای الکتریکی بزرگ، کارخانه‌ها، مراکز داده، شبکه‌های توزیع
ظرفیت انتقال توان	پایین تا متوسط	بالا تا بسیار بالا
راندمان انتقال	پایین‌تر برای توان‌های بالا	بالاتر، به خصوص در توان‌های بالا (جریان کمتر برای همان توان)
ولتاژ متداول	220 تا 240 ولت (در ایران)	380 تا 400 ولت (فاز به فاز در ایران)، 220 تا 240 ولت (فاز به نول)
پیچیدگی سیستم	ساده‌تر در طراحی و نصب	پیچیده‌تر، نیاز به تخصص بیشتر در طراحی و نصب
نوسانات توان	دارای نوسانات بیشتر در توان لحظه‌ای	توان خروجی یکنواخت‌تر (مناسب برای موتورهای الکتریکی)
هزینه کابل‌کشی	معمولاً کمتر برای همان توان در مسافت‌های کوتاه	معمولاً کمتر برای همان توان در مسافت‌های طولانی (به دلیل راندمان بالاتر)
اندازه موتورهای قابل تغذیه	کوچک تا متوسط	بزرگ و بسیار بزرگ

آشنایی با انواع کابل برق سه فاز

انتخاب کابل برق سه فاز مناسب برای هر پروژه بستگی به نیازهای خاص آن دارد، چرا که این کابل‌ها در انواع مختلفی با ویژگی‌های منحصر به فرد تولید می‌شوند. انواع کابل سه فاز بر اساس ساختار شامل کابل افشان سه فاز با رشته‌های نازک و انعطاف‌پذیری بالا (مناسب برای اتصالات متحرک)، کابل مفتولی سه فاز با هادی تک رشته و سختی بیشتر (ایده‌آل برای نصب ثابت)، و کابل نیمه‌افشان سه فاز که ترکیبی از این دو ویژگی را ارائه می‌دهد.

از نظر ولتاژ، کابل‌های سه فاز به سه دسته اصلی تقسیم می‌شوند: کابل فشار ضعیف سه فاز (LV) برای مصارف عمومی و صنعتی تا 1000 ولت، کابل فشار متوسط سه فاز (MV) برای ولتاژهای بالاتر (معمولاً 1 تا 33 کیلوولت) در شبکه‌های توزیع، و کابل فشار قوی سه فاز (HV) برای انتقال انرژی در ولتاژهای بسیار بالا (بیش از 33 کیلوولت) در نیروگاه‌ها و خطوط انتقال.

انواع کابل بر اساس نوع عایق و روکش نیز دسته‌بندی مهمی است. برای مثال، کابل NYY سه فاز دارای عایق و روکش PVC است که بسیار متداول و مقرون‌به‌صرفه است. کابل N2XY سه فاز با عایق XLPE و روکش PVC، مقاومت حرارتی و الکتریکی بالاتری دارد، و کابل NA2XY سه فاز نیز همان ساختار N2XY را با هادی آلومینیومی ارائه می‌دهد که برای انتقال توان بالا با وزن کمتر مناسب است.

در پایان باید توجه داشت که کابل‌ها بر اساس کاربرد و محیط نیز تفکیک می‌شوند: کابل خودنگهدار سه فاز برای خطوط هوایی و انتقال نیرو در فضای باز، کابل دفنی سه فاز با روکش مقاوم برای نصب زیر زمین، و کابل‌های تخصصی‌تر مانند کابل ضد روغن، کابل ضد اسید، یا کابل ضد شعله برای محیط‌های خاص صنعتی. این تنوع در ویژگی‌ها، امکان انتخاب دقیق‌ترین کابل را برای کاربردهای کابل سه فاز در بخش‌های مختلف مانند تغذیه موتورهای الکتریکی، نصب در تابلوهای برق، یا اتصال پمپ‌های آب فراهم می‌کند تا هم ایمنی و هم کارایی سیستم به حداکثر برسد.

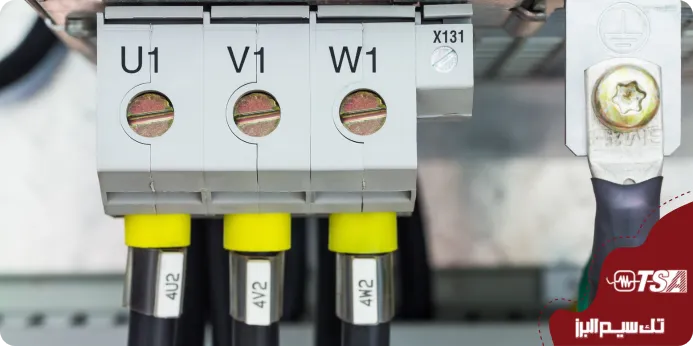

راهنمای جامع مشخصات فنی و استانداردهای کابل سه فاز

برای انتخاب و استفاده صحیح از کابل برق سه فاز، درک مشخصات فنی و رعایت استانداردهای ساخت کابل ضروری است. یکی از مهم‌ترین مشخصه‌ها، ولتاژ نامی کابل سه فاز است که نشان‌دهنده حداکثر ولتاژی است که کابل می‌تواند به طور مداوم تحمل کند، و در کنار آن، جریان مجاز کابل سه فاز تعیین می‌کند که کابل تا چه میزان جریان را بدون آسیب‌دیدگی یا گرم شدن بیش از حد می‌تواند عبور دهد.

سطح مقطع کابل سه فاز که با واحد میلی‌متر مربع (mm²) بیان می‌شود (مانند سایز کابل سه فاز متداول از 2.5mm² تا 300mm²)، مستقیماً با ظرفیت حمل جریان کابل و افت ولتاژ آن در ارتباط است؛ استاندارد سطح مقطع کابل نیز تضمین‌کننده ایمنی و عملکرد بهینه است. همچنین، تعداد رشته کابل سه فاز (مانند 3، 4، یا 5 رشته) بر اساس نیاز سیستم (وجود نول یا ارت) تعیین می‌شود.

در ایران، استاندارد ISIRI 3569 (استاندارد ملی ایران) مرجع اصلی ساخت کابل است که از استانداردهای بین‌المللی IEC و استاندارد VDE (آلمان) نیز تاثیر پذیرفته است. علاوه بر این، درک علائم اختصاری کابل‌ها (مانند N برای کابل استاندارد، Y برای عایق PVC، X برای عایق XLPE و A برای هادی آلومینیوم) به شما کمک می‌کند تا به راحتی مشخصات فنی کابل را از روی نام آن تشخیص دهید و انتخاب آگاهانه‌ای داشته باشید.

اصول انتخاب و محاسبه کابل سه فاز چگونه است؟

انتخاب صحیح کابل برق سه فاز بیش از آنکه صرفاً به ابعاد فیزیکی آن بستگی داشته باشد، نیازمند درک دقیق عوامل مؤثر در انتخاب کابل است تا از مشکلاتی نظیر افت ولتاژ جلوگیری شود. سه عامل کلیدی که باید در نظر گرفت شامل طول مسیر کابل‌کشی (هرچه طول بیشتر باشد، افت ولتاژ نیز بیشتر می‌شود)، جریان مصرفی (مقدار آمپری که تجهیزات شما نیاز دارند) و افت ولتاژ مجاز است که معمولاً به صورت درصدی از ولتاژ نامی (مثلاً 2 تا 5 درصد) تعریف می‌شود.

برای تضمین عملکرد صحیح و ایمن، مهندسان از فرمول محاسبه جریان کابل استفاده می‌کنند تا میزان جریان عبوری را با دقت برآورد کرده و سپس با استفاده از فرمول افت ولتاژ کابل، افت ولتاژ را در طول مسیر محاسبه کنند. این فرمول‌ها، که متغیرهایی نظیر مقاومت کابل، جریان و طول را در بر می‌گیرند، به ما کمک می‌کنند تا سایز مناسب کابل را انتخاب کنیم که هم از حد مجاز جریان تجاوز نکند و هم افت ولتاژ را در محدوده قابل قبول نگه دارد.

نکات مهم در انتخاب کابل مناسب نیز شامل توجه به نوع بار (مقاومتی، سلفی یا خازنی)، محیط نصب (هوایی، دفنی، داخل لوله، یا در معرض حرارت و رطوبت)، و دمای محیط است. به عنوان مثال، کابل‌های دفنی یا آن‌هایی که در معرض نور مستقیم خورشید قرار می‌گیرند، ممکن است نیاز به مشخصات خاصی برای تحمل شرایط سخت‌تر داشته باشند. در نهایت، مشاوره با کارشناسان و رعایت استانداردهای ملی و بین‌المللی برای اطمینان از انتخاب بهینه و ایمن کابل سه فاز ضروری است.

بررسی نکات ایمنی، نصب و نگهداری از کابل برق سه فاز

ایمنی، نصب و نگهداری صحیح کابل برق سه فاز سه رکن اصلی برای تضمین عملکرد پایدار و جلوگیری از خطرات احتمالی هستند. یکی از مهم‌ترین جنبه‌های ایمنی، اهمیت ارتینگ کابل سه فاز (سیم ارت) است. سیم ارت یک مسیر امن برای جریان‌های نشتی یا خطاهای الکتریکی به زمین فراهم می‌کند و با تخلیه این جریان‌ها، از برق‌گرفتگی افراد و آسیب به تجهیزات جلوگیری می‌کند. هر سیستم سه فاز باید دارای ارتینگ مطمئن و مطابق با استاندارد باشد.

در مرحله نصب کابل برق سه فاز، رعایت اصول کابل‌کشی سه فاز ضروری است. این اصول شامل دقت در برش کابل (برای جلوگیری از آسیب به عایق)، اطمینان از اتصال صحیح و محکم سیم‌ها به ترمینال‌ها (برای جلوگیری از ایجاد حرارت و جرقه)، و رعایت فواصل استاندارد بین کابل‌ها و از سایر تاسیسات است. کابل‌کشی باید توسط افراد متخصص و با ابزارهای مناسب انجام شود تا از خطاهای رایج جلوگیری شود.

عملکرد طولانی‌مدت کابل به شدت تحت تأثیر عوامل محیطی مؤثر بر عملکرد کابل قرار دارد. تأثیر دما بر کابل سه فاز بسیار حیاتی است؛ دمای بالا می‌تواند باعث تسریع فرسودگی عایق و کاهش جریان مجاز کابل شود، در حالی که سرمای شدید ممکن است انعطاف‌پذیری کابل را کم کند. رطوبت می‌تواند به عایق کابل نفوذ کرده و منجر به اتصال کوتاه شود، و نور خورشید (UV) در طولانی‌مدت به روکش بیرونی کابل‌های هوایی آسیب می‌زند. علاوه بر این، در کابل‌های دفنی، محافظت در برابر حشرات و جوندگان برای جلوگیری از جویدگی و آسیب‌دیدگی مکانیکی کابل ضروری است.

برای افزایش طول عمر کابل برق سه فاز و حفظ ایمنی، نحوه نگهداری کابل برق و انجام بازرسی‌های دوره‌ای اهمیت زیادی دارد. این بازرسی‌ها شامل بررسی ظاهری کابل‌ها برای یافتن هرگونه ترک‌خوردگی، بریدگی یا تورم در روکش، اندازه‌گیری منظم دما در نقاط اتصال، و بررسی سیستم ارتینگ است. نگهداری پیشگیرانه می‌تواند از بروز مشکلات بزرگ‌تر و پرهزینه در آینده جلوگیری کند و ایمنی سیستم برق شما را تضمین نماید.
