راهنمای کامل انتخاب و استفاده از کابل دوربین با طول زیاد
استفاده از کابل دوربین با طول زیاد به طور عمده در فضاهای بزرگ و وسیع کاربرد دارد. در پروژههای امنیتی مانند کارخانهها، انبارها، پارکینگها و مجتمعهای مسکونی، دوربینها باید در فواصل دوری از دستگاه ضبط، نصب شوند. در این شرایط، کابلکشی طولانی بهترین راه برای پوشش دهی کامل این فضاها است. با این وجود، انتخاب کابل مناسب دوربین مداربسته با طول زیاد با چالشهایی نظیر افت کیفیت سیگنال و ولتاژ همراه است که نیازمند انتخاب دقیق و فنی کابل می باشد همچنین، هزینه سیم و کابل ساختمانی با کیفیت بالا و تأثیر آن بر بودجهٔ پروژه، امنیت و مقاومت کابل در برابر عوامل محیطی، از دیگر نگرانیهای مهم می باشد. بنابراین انتخاب دقیق کابل بر اساس نوع دوربین، مسافت مورد نیاز و بودجه، برای تضمین عملکرد پایدار و امن سیستم نظارتی ضروری است.
جهت سفارش می توانید با کارشناسان تک سیم البرز تماس حاصل فرمایید.

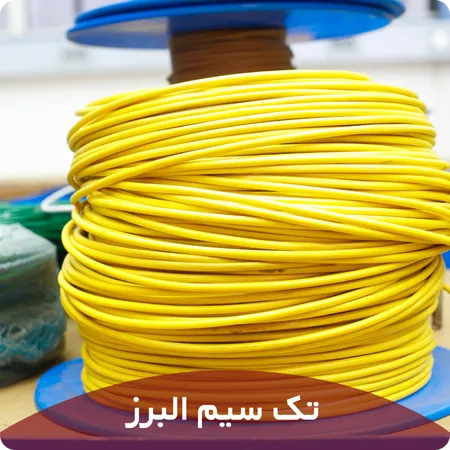

تأثیر طول کابل روی کیفیت تصویر دوربین مدار بسته
- افت سیگنال : با افزایش طول کابل، سیگنالهای ویدئویی و اطلاعاتی به تدریج ضعیف میشوند. این افت سیگنال باعث میشود که کاهش کیفیت تصویر رخ دهد و وضوح و جزئیات تصویر کاهش یابد.
- نویز الکترومغناطیسی : کابلهای بلند، بیشتر در معرض جذب نویزهای الکترومغناطیسی محیط قرار میگیرند. این نویزها به شکل خطوط یا برفک در تصویر ظاهر میشوند.
- افت ولتاژ : در کابلهای طولانی، به دلیل مقاومت بیشتر کابل، برق کافی به دوربین مدار بسته نمیرسد. این مسئله عملکرد دوربین را مختل می کند.
- تفاوت کیفیت در آنالوگ و دیجیتال: تأثیر طول کابل بر کیفیت تصویر آنالوگ و دیجیتال متفاوت است. در سیستمهای آنالوگ، افت سیگنال به صورت مستقیم باعث کاهش وضوح میشود. در حالی که در سیستمهای دیجیتال، این افت میتواند منجر به قطعی کامل ارتباط شود.
با توجه به مواردی که ذکر شد انتخاب کابل دوربین مداربسته برای فواصل زیاد اهمیت دارد.

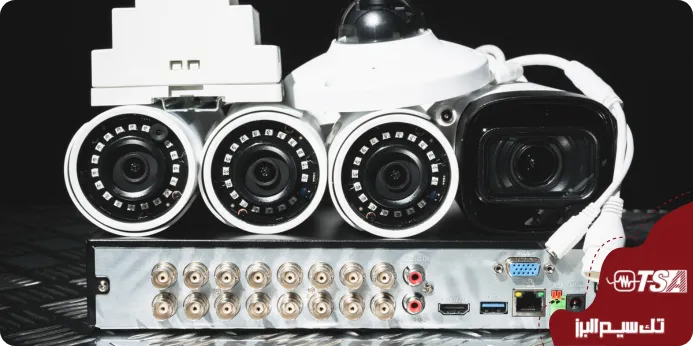

حداکثر طول مجاز برای انواع کابل دوربین چقدر است؟
برای هر نوع کابل، محدودیتهای فنی و فیزیکی مشخصی برای انتقال سیگنال وجود دارد. دانستن این محدودیت ها به شما کمک میکند تا از افت کیفیت تصویر یا قطعی ارتباط جلوگیری کنید.
کابل کواکسیال (Coaxial Cable) برای دوربینهای آنالوگ HD
این کابلها سیگنال آنالوگ HD را منتقل میکنند و دارای دو استاندارد اصلی هستند:
کابل RG-59
این کابل رایجترین نوع کابل کواکسیال برای دوربین مداربسته آنالوگ HD است. حداکثر فاصلهٔ استاندارد انتقال سیگنال برای آن معمولاً ۱۵۰ تا ۲۳۰ متر است. بعد از این مسافت، افزایش افت سیگنال باعث میشود که تصویر دچار کاهش وضوح، نویز و تداخل رنگی شود. در صورت استفاده از کابلهای بیکیفیت، این فاصله حتی کمتر هم خواهد بود.
کابل RG-6
این کابل از RG-59 ضخیمتر و دارای یک شیلد قوی تر است. به همین دلیل، سیگنال را با افت کمتری منتقل میکند و برای مسافتهای طولانیتر مناسب است. با استفاده از کابل RG-6 میتوانید سیگنال را تا حدود ۳۰۰ متر بدون افت کیفیت منتقل کنید.
کابل شبکه (Twisted-Pair Cable) برای دوربینهای تحت شبکه (IP)
این کابلها برای انتقال سیگنالهای دیجیتال و برق دوربینهای IP استفاده میشوند:
کابل Cat5e / Cat6
هر دو این کابلها در سیستمهای تحت شبکه به کار میروند که حداکثر فاصله این کابل دوربین ۱۰۰ متر (۳۲۸ فوت) است. این محدودیت به خاطر افت سیگنال داده و افت ولتاژ در استاندارد PoE است. پس از این فاصله، ممکن است ارتباط قطع شده یا سرعت انتقال داده کاهش یابد. این موضوع به خصوص در سیستمهای امنیتی و نظارتی که نیاز به انتقال پایدار داده و برق دارند، بسیار حیاتی است. در واقع، با افزایش طول کابل، مقاومت الکتریکی آن بیشتر میشود، که این افزایش مقاومت باعث تضعیف سیگنال داده و افت ولتاژ میشود. به همین دلیل، برای مسافتهای طولانیتر، استفاده از تقویتکننده (Extender) یا فیبر نوری ضروری است تا کیفیت و پایداری شبکه حفظ شود.
کابل افشان (Stranded Wire)
این نوع سیم، انعطافپذیری بسیار بالایی دارد و اغلب برای کابلکشی برق دوربینها در محیطهایی که نیاز به خمکاری یا حرکت زیاد دارند، استفاده میشود. سیم افشان بهتنهایی برای انتقال سیگنال ویدئویی مناسب نیست، اما در کابلهای ترکیبی که شامل کابل برق هستند، بخش تغذیه معمولاً از این نوع سیم استفاده میکند تا نصب را آسانتر کند. در واقع، ترکیب کابل کواکسیال یا شبکه با سیم افشان، به شما کمک میکند تا هم سیگنال و هم برق دوربین را به صورت همزمان از طریق یک کابل تأمین کنید.
فیبر نوری (Fiber Optic) برای فواصل بسیار زیاد
این کابلها از جنس شیشه یا پلاستیک هستند و سیگنال را به شکل نور منتقل میکنند. بزرگترین مزیت فیبر نوری این است که عملاً هیچ افت سیگنالی ندارد و میتواند سیگنال دوربین را در فواصل چندین کیلومتری و حتی دهها کیلومتری بدون هیچگونه افت کیفیتی منتقل کند.
لازم به ذکر است عدد هایی که در خصوص کابل دوربین با طول زیاد ارائه شد، فاصله های استاندارد می باشد که بر اساس بهترین عملکرد تعریف شده اند. لذا این اندازه ها می تواند بر اساس عوامل متعدد، تغییر کند.

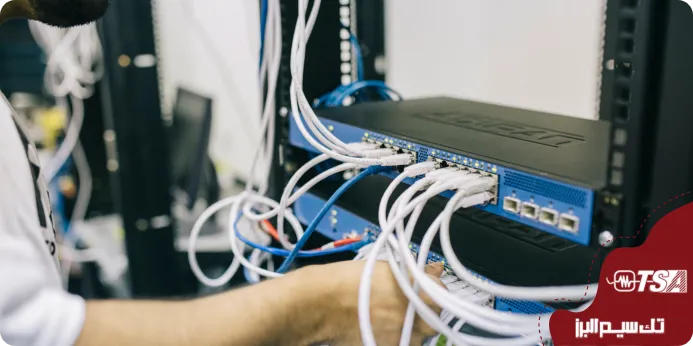

دلایل تغییر اندازه حداکثر طول برای کابل دوربین مداربسته چیست؟
چندین عامل مهم میتواند باعث تغییر حداکثر طول کابل دوربین مداربسته شود:
- کیفیت کابل: جنس هستهٔ کابل (مس خالص، آلومینیوم با روکش مس) و کیفیت شیلد و عایق آن، تأثیر مستقیمی بر مقاومت و توانایی انتقال سیگنال دارد. کابلهای بیکیفیت یا نامرغوب، سیگنال را در فواصل بسیار کوتاهتری از دست میدهند.
- کیفیت منبع تغذیه: برای کابلهای شبکه که از فناوری PoE استفاده میکنند، کیفیت منبع تغذیه (سوئیچ یا انژکتور) و توان خروجی آن نقش مهمی در حداکثر فاصلهٔ انتقال برق دارد.
- محیط نصب: تداخلات الکترومغناطیسی (EMI) ناشی از عبور کابل از کنار کابلهای برق فشار قوی، موتورهای صنعتی یا سایر منابع نویز میتواند سیگنال را در فواصل کوتاهتر نیز تضعیف کند.
- کیفیت سیگنال خروجی دوربین: توان سیگنال خروجی هر دوربین ممکن است متفاوت باشد و این امر میتواند روی حداکثر فاصلهٔ قابل پوشش تأثیر بگذارد.
انواع کابل برای دوربین های مداربسته کدام است؟ + حداکثر طول استاندارد
انتخاب کابل مناسب، به نوع دوربین و نیازهای پروژه شما بستگی دارد. به طور کلی، کابلها به دو دستهٔ اصلی آنالوگ و دیجیتال تقسیم میشوند که هر کدام زیرشاخههای خود را دارند:
| نوع کابل | کاربرد اصلی | مزایا | حداکثر فاصله استاندارد |
| کابل کواکسیال (RG-59 / RG-6) | دوربینهای آنالوگ HD (مانند HD-CVI) | نصب نسبتاً آسان، قیمت مناسب برای فواصل کوتاه | ۲۰۰ – ۳۰۰ متر |
| کابل شبکه (Cat5e / Cat6) | دوربینهای تحت شبکه (IP Camera) | پشتیبانی از PoE (انتقال برق و داده)، سرعت بالا، انعطافپذیری | ۱۰۰ متر |
| کابل ترکیبی (Siamese) | دوربینهای آنالوگ HD | سادگی نصب (یک کابل برای تصویر و برق)، کاهش هزینهٔ نصب | ۲۰۰ متر |
| کابل فیبر نوری | پروژههای وسیع و دوربرد | سرعت بسیار بالا، عدم افت سیگنال در فواصل طولانی، مصونیت در برابر نویز | چند کیلومتر |
| کابل HDMI/VGA | اتصال مستقیم دوربین به مانیتور | کیفیت تصویر عالی | ۱۵ – ۲۰ متر |

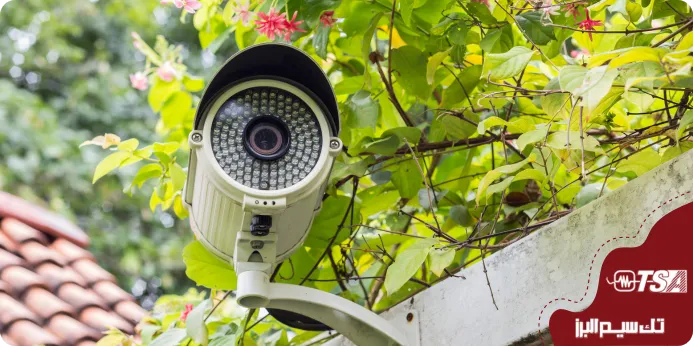

کابل مناسب برای انواع دوربینهای مداربسته کدام است؟
نوع دوربین، تعیینکنندهٔ اصلی نوع کابل مورد نیاز شماست. کابلها با توجه به نوع سیگنال (آنالوگ یا دیجیتال) به دو دستهٔ اصلی تقسیم میشوند:
کابل مناسب برای دوربینهای آنالوگ و HD-over-Coax
دوربینهای آنالوگ و نسل جدیدتر آنها یعنی دوربینهای AHD، HDCVI و HDTVI که با عنوان کلی HD-over-Coax شناخته میشوند، سیگنال تصویر را به صورت آنالوگ و با وضوح بالا منتقل میکنند. برای این دوربینها، بهترین و استانداردترین گزینه کابل کواکسیال است. زیرا این کابلها با ساختار فیزیکی خود (مغزی مسی، عایق و شیلد)، سیگنال ویدئویی را با کمترین تداخل منتقل میکنند. برای این دوربینها معمولاً از کابل RG-59 یا کابل RG-6 استفاده میشود.
کابل مناسب برای دوربینهای تحت شبکه (IP)
دوربینهای IP سیگنال تصویر و داده را به صورت دیجیتال و از طریق شبکه منتقل میکنند. برای این نوع دوربینها، استانداردترین گزینه کابل شبکه (Ethernet) است. زیرا این کابلها برای انتقال داده طراحی شدهاند و از پهنای باند بالایی برخوردارند که برای سیگنال دیجیتال دوربینهای IP ضروری است.
انواع کابلی که برای دوربینهای IP استفاده می شود معمولا Cat5e یا Cat6 می باشد. کابل Cat6 نسبت به Cat5e پهنای باند و سرعت بیشتری دارد و برای سیستمهای با تعداد دوربین بالا و کیفیت تصویر 4K مناسبتر است.

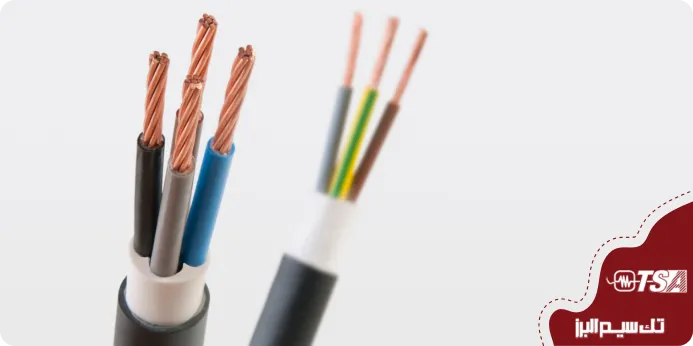

چگونه در کابل دوربین با طول زیاد از افت سیگنال جلوگیری کنیم؟
برای جلوگیری از افت سیگنال در کابلهای دوربین با طول زیاد، میتوان از چند راهکار موثر استفاده کرد:
- استفاده از تقویتکننده تصویر موجب تقویت سیگنال و حفظ کیفیت تصویر در فواصل بلند میشود.
- در کابلهای شبکه، بهکارگیری بالونهای فعال یا غیرفعال (Active/Passive Balun) کمک میکند تا سیگنال آنالوگ را بدون افت روی کابلهای UTP منتقل کرد.
- انتخاب کابل با مغزی تمام مس بهجای مغزی آلومینیومی باعث کاهش مقاومت و افزایش کیفیت انتقال میگردد.
- برای سیستمهای IP، بهرهگیری از PoE Extender یا سوئیچ PoE و Injector امکان انتقال همزمان برق و داده را در فواصل بیش از ۱۰۰ متر بدون افت فراهم میکند.
این روشها، باعث ایجاد کیفیت پایدار تصویر و عملکرد مطمئن سیستم نظارتی می شود.

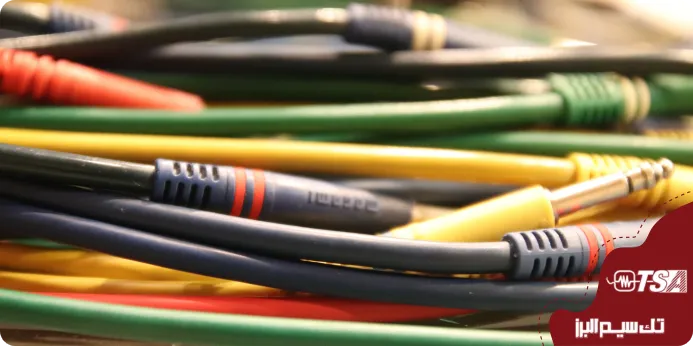

معیارهای انتخاب کابل با کیفیت چیست؟
برای انتخاب کابل دوربین با طول زیاد که کیفیت مناسبی دارد و بتواند عملکرد سیستم مداربسته شما را تضمین کند، باید به چند معیار کلیدی توجه داشته باشید. اول از همه، به گواهیهای استاندارد مثل CE و UL دقت کنید که نشاندهندهٔ رعایت اصول ایمنی و کیفیت در تولید کابل هستند. علاوه بر این، شیلددار بودن اهمیت زیادی دارد. شیلد از کابل در برابر نویزهای الکترومغناطیسی محیطی محافظت کرده و مانع از کاهش کیفیت تصویر میشود. ضخامت روکش کابل نیز یک فاکتور مهم است، چرا که روکش ضخیمتر مقاومت کابل را در برابر آسیبهای فیزیکی و شرایط محیطی نامناسب افزایش میدهد. در نهایت، توجه به اصالت کالا و گارانتی معتبر، به شما اطمینان میدهد که محصولی اورجینال و باکیفیت خریداری کردهاید و در صورت بروز هرگونه مشکل، میتوانید از خدمات پس از فروش بهرهمند شوید.

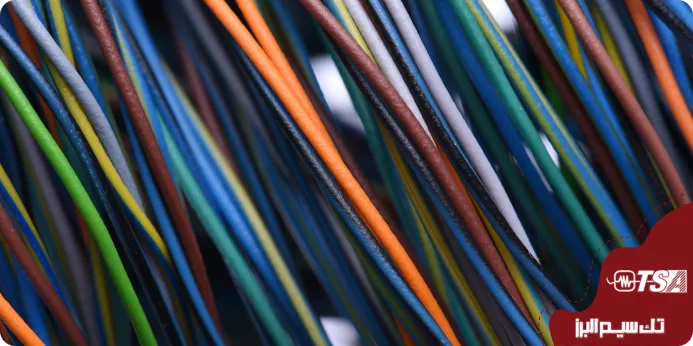

تأثیر نوع کابل دوربین و جنس مغزی بر عملکرد در مسافتهای طولانی
یکی از مهمترین عوامل تأثیرگذار بر عملکرد کابل در مسافتهای طولانی، جنس مغزی و نوع کابل است. در بازار، کابلها با سه نوع مغزی اصلی عرضه میشوند:
- مغزی مسی کامل (CU): بهترین نوع رسانا برای کابل است. زیرا سیگنال را بدون افت قابل توجه و با پایداری بالا منتقل میکند. این کابلها بیشترین طول عمر کابل را دارند و انعطافپذیری بالایی برای نصبهای صنعتی فراهم میکنند.
- مغزی آلومینیومی با روکش مس (CCA): این کابلها مقاومت اهمی بالایی دارند. در مسافتهای طولانی، باعث افت شدید سیگنال و ولتاژ میشوند. در نتیجه، کیفیت تصویر و پایداری سیستم کاهش پیدا میکند. طول عمر و انعطافپذیری آنها نیز کمتر از کابلهای مسی کامل است.
- مغزی استیل با روکش مس (CCS): عملکرد این کابلها حتی از کابلهای CCA نیز ضعیفتر است و برای انتقال سیگنال در فواصل طولانی مناسب نیستند. این کابلها به دلیل مقاومت بالا، پایداری سیگنال را به شدت مختل میکنند.

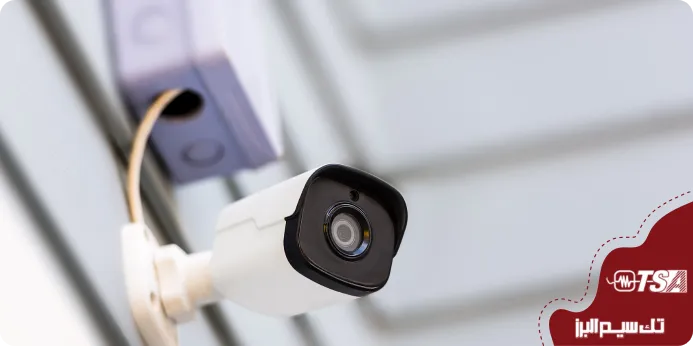

انتخاب کانکتور مناسب برای اتصال کابلهای دوربین مداربسته با طول زیاد
برای عملکرد بهینه و انتقال پایدار تصویر در کابلهای بلند، انتخاب اتصالدهنده (کانکتور) مناسب از اهمیت بالایی برخوردار است. در دوربینهای مداربسته آنالوگ و کابلهای کواکسیال، استفاده از اتصالدهنده BNC (BNC Connector) استاندارد و رایج است که اتصالی محکم و مطمئن فراهم میکند. برای کابلهای فیبر نوری، اتصالدهنده F-Type (F-Type Connector) کاربرد دارد، در حالی که اتصالدهنده RCA (RCA Connector) و اتصالدهندههای N-Type و TNC (N-Type, TNC Connectors) نیز در برخی سیستمهای تخصصی و بیسیم به کار میروند. در سیستمهای تحت شبکه (IP) که از کابلهای شبکه استفاده میکنند، سوکت RJ45 (RJ45 Socket) اتصالدهنده اصلی و استاندارد است. کیفیت اتصال اتصالدهنده مستقیماً بر تأثیر در انتقال تصویر اثر میگذارد؛ یک اتصالدهنده ضعیف یا نامناسب میتواند باعث افت سیگنال، نویز و در نهایت کاهش کیفیت تصویر شود. بنابراین، استفاده از اتصالدهندههای باکیفیت و نصب صحیح آنها، کلیدیترین عامل برای حفظ کیفیت تصویر در مسافتهای طولانی است.
